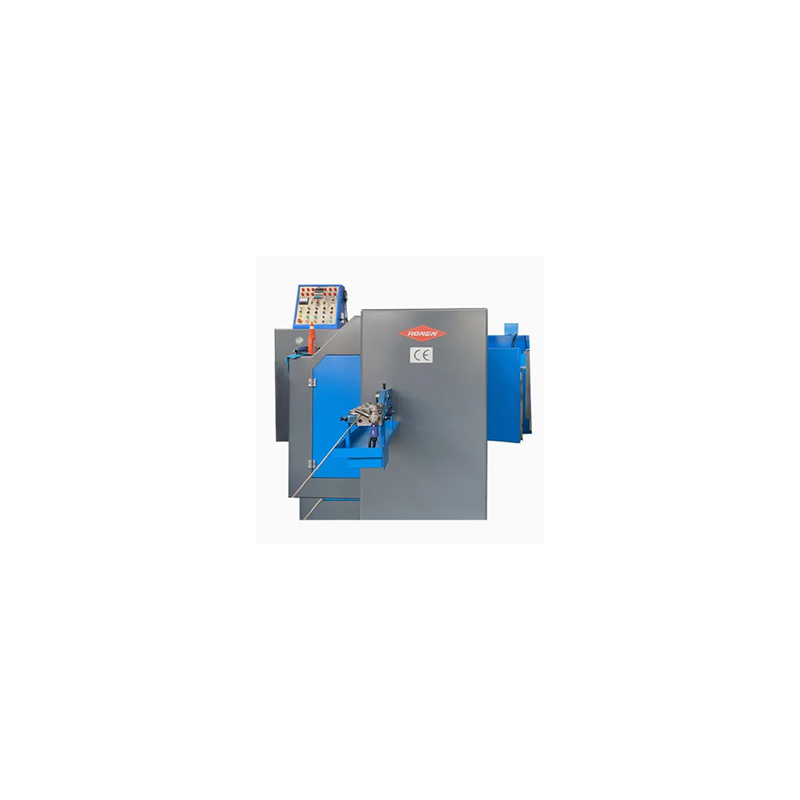

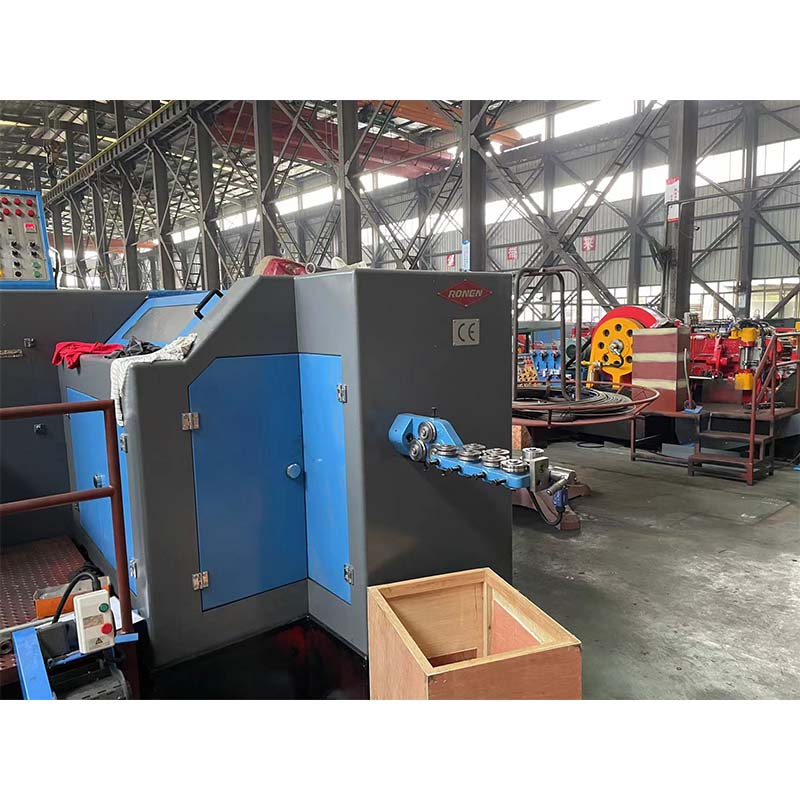

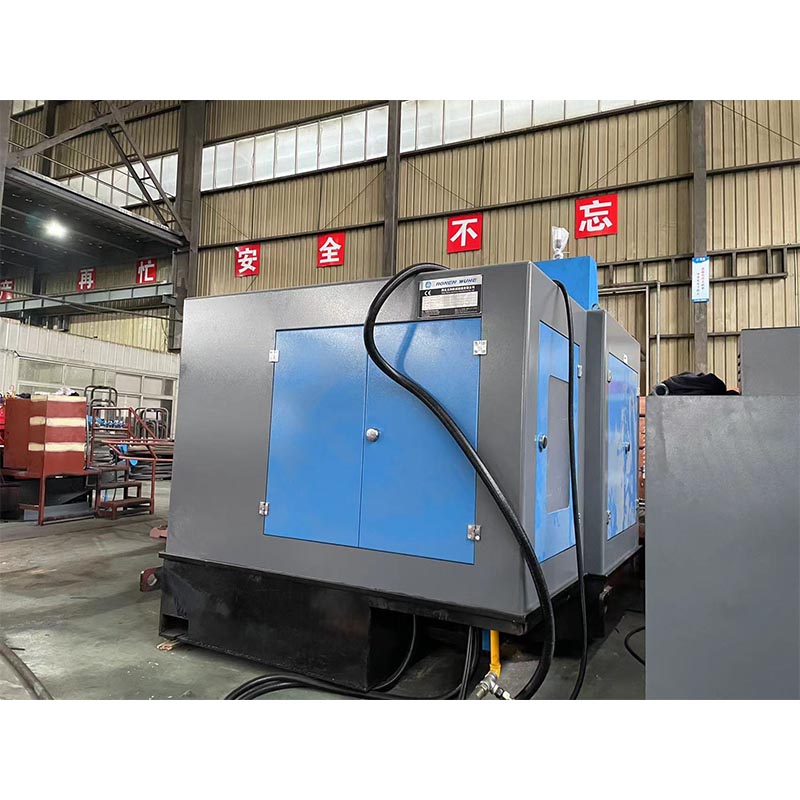

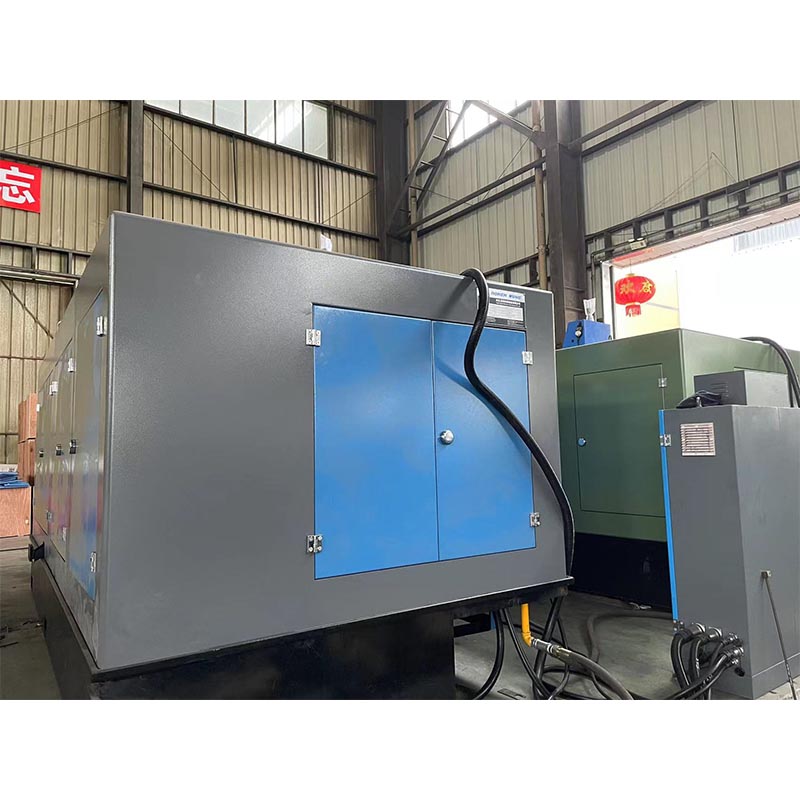

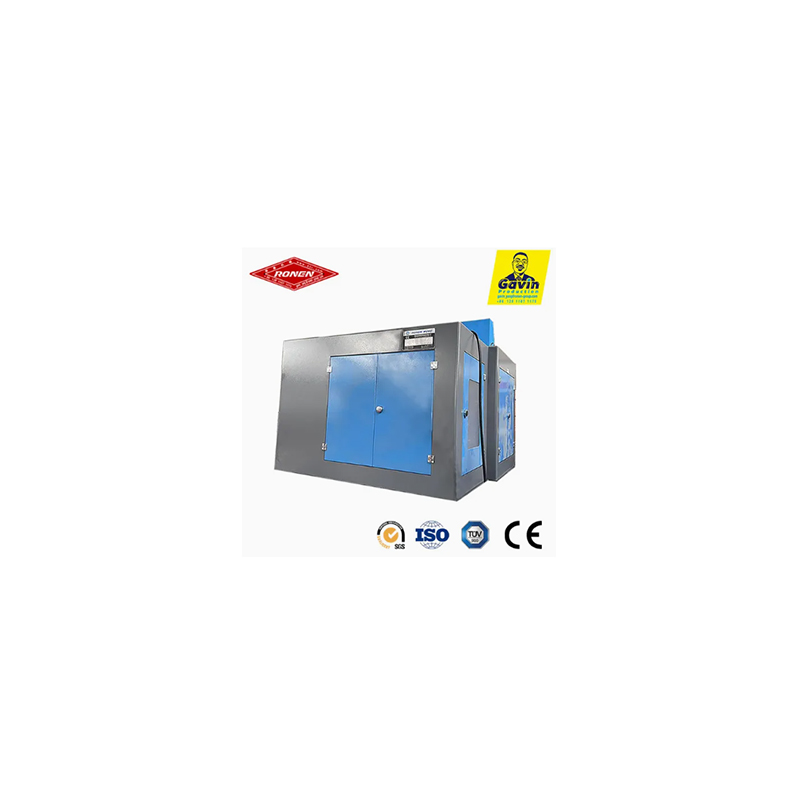

Die Ronen®-Bolzenformmaschine mit 7 Stationen zum Kaltschmieden vervollständigt den gesamten Prozess der Bolzenherstellung in einer einzigen Produktionslinie: Drahtzuführung, Stauchen, Kopfformen, Beschneiden und Vorgewindeschneiden mit insgesamt sieben Stationen. Es ist nicht erforderlich, die Rohstoffe zwischen den Maschinen zu bewegen.
Die 7-Stationen-Bolzenformmaschine zum Kaltschmieden wandelt Metalldraht durch sieben aufeinanderfolgende Kaltfließpressprozesse in hochpräzise Bolzenrohlinge um. Es kann Drähte mit unterschiedlichen Durchmessern verarbeiten und Bolzen herstellen, die hohen Anforderungen an Präzision und Festigkeit genügen.
Die 7-Stationen-Bolzenformmaschine zum Kaltschmieden ist eine hochentwickelte Kaltschmiedemaschine, die speziell für die Herstellung von Schrauben mit komplexen Köpfen oder größeren Größen entwickelt wurde. Es durchläuft sieben aufeinanderfolgende Schmiedeprozesse an einem einzelnen Drahtbarren. Dieser mehrstufige Prozess ermöglicht eine erhebliche Metallverdrängung und ermöglicht die Bildung komplexer Merkmale, wie beispielsweise tiefer Antriebsrillen oder Rillen unter dem Kopf.
Die sieben Stationen der Bolzenformmaschine haben unterschiedliche Funktionen: Station 1 dient zum Zuführen und Schneiden; Station 2 dient der anfänglichen Formung der Kopfform; Station 3 dient dem Vorschmieden des Kopfes; Station 4 dient der präzisen Formung des Kopfes; Station 5 dient zum Formen der Stufe des Stangenteils; Station 6 dient der Formung des Stabteils; und Station 7 dient der Endbearbeitung. Der gesamte Vorgang wird automatisch abgeschlossen.
Die 7-Stationen-Bolzenformmaschine zum Kaltschmieden erfordert ein hochpräzises Drahtzuführungs- und Schneidsystem. Der Draht muss vollständig gerichtet sein, bevor er in längengenaue Rohlinge geschnitten werden kann. Ein gleichmäßiges Rohlingsvolumen ist von entscheidender Bedeutung, da das Material über mehrere Formungsstufen verteilt wird, um die endgültige, fehlerfreie Kopfform zu erreichen.
| Modell | Einheit | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Schmiedestation | NEIN. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Schmiedekraft | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max. Trenndurchmesser | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max. Cui-Off-Länge | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ausgaberate | Stk./Min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Schlaganfall | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Hauptstößelhub | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Hauptmotorleistung | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Gesamtabmessungen der abgeschnittenen Matrize | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Gesamtabmessungen des Stempels | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Gesamtabmessungen des Hauptwerkzeugs | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die Tonhöhe | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Ungefähres Gewicht | Tonne | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Anwendbarer Bolzendurchmesser | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Schaftlänge des Rohlings | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Insgesamt schwächelt es | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Das Hauptverkaufsargument der 7-Stationen-Bolzenformmaschine zum Kaltschmieden ist die „Mehrstationen-Schritt-für-Schritt-Bearbeitung“, die die Herstellung komplexer Strukturschrauben mit extrem hoher Präzision ermöglicht. Seine sieben Arbeitsplätze formen und verfeinern nach und nach und sorgen dafür, dass jedes Detail richtig angeordnet ist. Die Konzentrizität zwischen Kopf und Schaft ist äußerst gut.
