Die hochwertige M16-Bolzenformmaschine Ronen®, hergestellt in China, ist ein spezialisiertes Maschinenwerkzeug mit hoher Effizienz und Automatisierung unter den Umformmaschinen. Sie wird als wichtige Methode zur Herstellung verschiedener Arten von Bolzen in der Verbindungselementindustrie eingesetzt. Ronen® verfügt über weitere Informationen zur M16-Bolzenformmaschine. Bitte kontaktieren Sie uns.
Aufgrund der Überlegenheit der M16-Bolzenformmaschine selbst und der Überlegenheit der Kaltstauchtechnik werden erstere auch häufig in verschiedenen nationalen Wirtschaftssektoren zur Herstellung von Verbindungselementen und anormalen, nicht standardmäßigen Teilen wie Luftfahrt, Dampfschiff, Maschinenbau, Schienenverkehr usw. eingesetzt. Fahrzeuge, Motorräder, Baugewerbe, Möbel, Leichtindustrie, Nähmaschinen und Dinge des täglichen Bedarfs usw.
Produktparameter (Spezifikation)
3-Stationen-M16-Bolzenformmaschine:
Spezifikation |
Einheit |
RNBF-63S |
RNBF-83L |
RNBF-103S |
RNBF-103L |
RNBF-133S |
RNBF-133L |
Stationsnr. |
NEIN. |
3 |
3 |
3 |
3 |
3 |
3 |
Schmiedekraft |
kg |
35.000 |
60.000 |
80.000 |
80.000 |
115.000 |
115.000 |
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ12 |
Φ15 |
Φ15 |
Max. Schnittlänge |
mm |
86 |
130 |
105 |
192 |
145 |
250 |
Geschwindigkeit |
Stk./Min |
160-240 |
120-180 |
120-180 |
80-120 |
100-160 |
60-100 |
PKO-Schlaganfall |
mm |
12 |
18 |
15 |
15 |
26 |
25 |
KO-Schlaganfall |
mm |
65 |
100 |
80 |
162 |
102 |
230 |
Hauptstößelhub |
mm |
110 |
160 |
150 |
280 |
200 |
350 |
Hauptmotorleistung |
kw |
11 |
18.5 |
18.5 |
22 |
30 |
30 |
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Φ35*45L |
Φ35*56L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ55*70L |
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*112L |
Ø60*130L |
Φ60*179L |
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø60*130L |
Φ75*108L |
Φ75*200L |
Φ86*135L |
Φ86*265L |
Die Tonhöhe |
mm |
60 |
70 |
90 |
90 |
100 |
100 |
Geschätztes Gewicht |
kg |
7.500 |
13.000 |
14.000 |
19.500 |
20.000 |
31.000 |
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
5-8 |
6-10 |
6-10 |
8-12.7 |
8-12.7 |
Schaftlänge des Rohlings |
mm |
10-65 |
15-100 |
15-100 |
25-152 |
20-100 |
70-210 |
4-Stationen-M16-Bolzenformmaschine:
Spezifikation |
Einheit |
RNBF-64S |
RNBF-64L |
RNBF-84SL |
RNBF-84L |
RNBF-104S |
RNBF-104L |
Stationsnr. |
NEIN. |
4 |
4 |
4 |
4 |
4 |
4 |
Schmiedekraft |
kg |
40.000 |
40.000 |
60.000 |
65.000 |
80.000 |
80.000 |
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ8 |
Φ10 |
Φ10 |
Φ12 |
Φ12 |
Max. Schnittlänge |
mm |
86 |
125 |
185 |
130 |
130 |
185 |
Geschwindigkeit |
Stk./Min |
160-240 |
120-160 |
120-180 |
120-160 |
120-160 |
85-135 |
PKO-Schlaganfall |
mm |
12 |
12 |
18 |
18 |
20 |
30 |
KO-Schlaganfall |
mm |
65 |
100 |
150 |
100 |
100 |
160 |
Hauptstößelhub |
mm |
110 |
160 |
200 |
160 |
190 |
260 |
Hauptmotorleistung |
kw |
11 |
11 |
15 |
22 |
22 |
30 |
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Ø30*45L |
Ø30*45L |
Φ35*56L |
Φ35*56L |
Φ45*56L |
Φ45*59L |
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ40*125L |
Φ45*125L |
Φ45*125L |
Φ53*125L |
Φ53*215L |
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø50*130L |
Ø60*130L |
Ø60*130L |
Φ75*135L |
Φ75*185L |
Die Tonhöhe |
mm |
60 |
60 |
70 |
880 |
90 |
94 |
Geschätztes Gewicht |
kg |
8.000 |
10.000 |
13.000 |
14.000 |
18.000 |
21.000 |
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
3-6 |
5-8 |
5-8 |
6-10 |
6-10 |
Schaftlänge des Rohlings |
mm |
10-65 |
10-100 |
25-150 |
15-100 |
20-152 |
80-300 |
5-Stationen-M16-Bolzenformmaschine:
Spezifikation |
Einheit |
RNBF-65S |
RNBF-85L |
RNBF-105S |
RNBF-135L |
RNBF-165S |
RNBF-205S |
Stationsnr. |
NEIN. |
5 |
5 |
5 |
5 |
5 |
5 |
Schmiedekraft |
kg |
40.000 |
80.000 |
90.000 |
130.000 |
200.000 |
350.000 |
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ15 |
Φ18 |
Φ23 |
Max. Schnittlänge |
mm |
86 |
130 |
133 |
190 |
190 |
240 |
Geschwindigkeit |
Stk./Min |
120-200 |
95-160 |
90-150 |
60-105 |
50-80 |
45-75 |
PKO-Schlaganfall |
mm |
12 |
26 |
20 |
30 |
35 |
46 |
KO-Schlaganfall |
mm |
65 |
85 |
110 |
160 |
160 |
220 |
Hauptstößelhub |
mm |
110 |
140 |
190 |
270 |
285 |
346 |
Hauptmotorleistung |
kw |
11 |
22 |
22 |
37 |
55 |
75 |
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Ø30*45L |
Φ35*62L |
Φ45*59L |
Φ63*69L |
Φ64*100L |
Φ75*120L |
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Ø60*130L |
Φ75*185L |
Φ90*215L |
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø60*120L |
Φ75*135L |
Φ86*190L |
Φ108*200L |
Φ125*240L |
Die Tonhöhe |
mm |
60 |
80 |
94 |
110 |
129 |
140 |
Geschätztes Gewicht |
kg |
10.000 |
16.000 |
20.000 |
31.000 |
52.000 |
40.000 |
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
5-8 |
6-10 |
8-12.7 |
10-16 |
12-20 |
Schaftlänge des Rohlings |
mm |
10-65 |
15-100 |
15-105 |
25-152 |
25-152 |
25-200 |

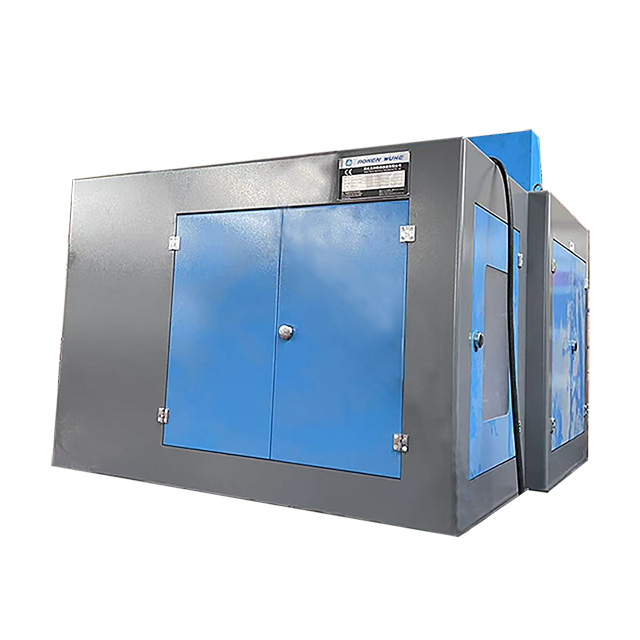

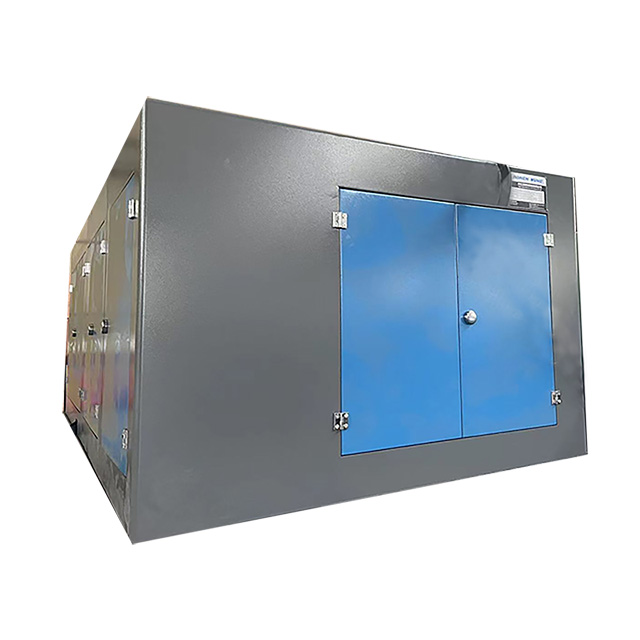

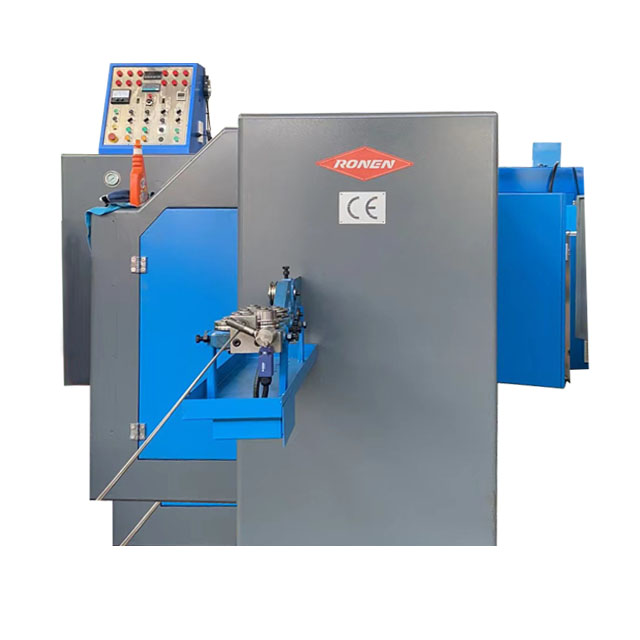

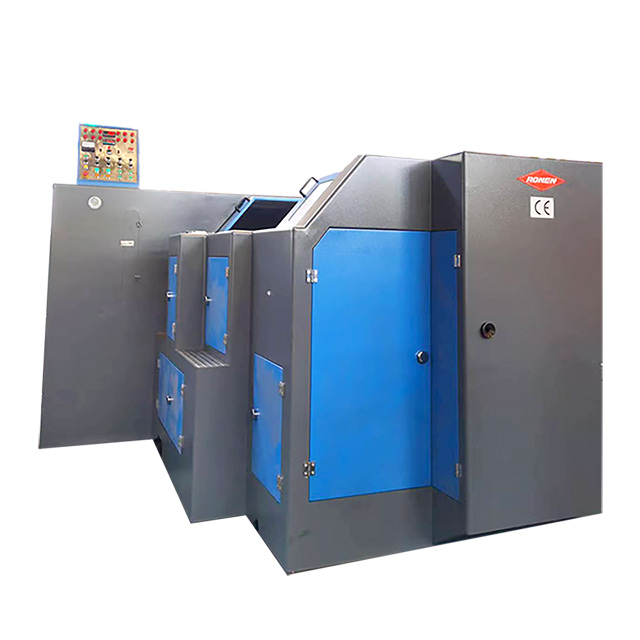

Maschinendetails und Werkstattanzeige

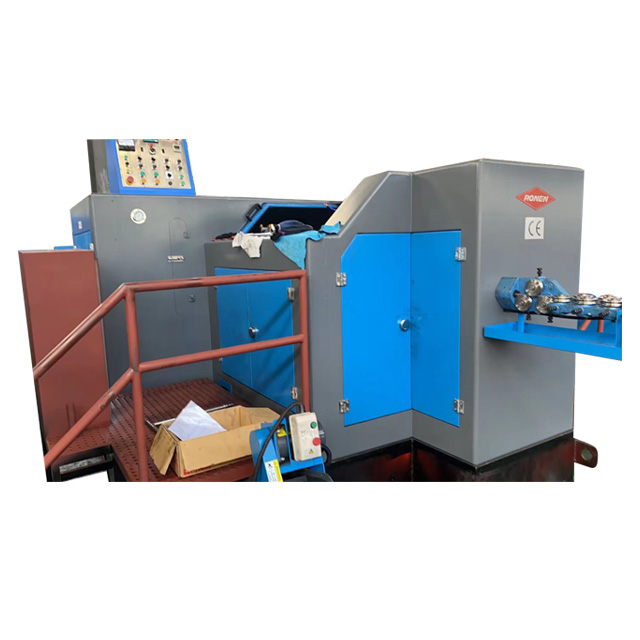

M16 Bolzenformmaschine in der Werkstatt.
Fertiges Produkt:
Video zur Produktfunktionsanzeige
Im Folgenden sehen Sie das Arbeitsvideo, das die M16-Bolzenformmaschine zeigt.
Zertifizierungen
M16-Bolzenformmaschine: Zertifikate.
FAQ
F: Bieten Sie maßgeschneiderte Dienstleistungen an?
A: Ja, wir passen die Maschine entsprechend Ihren Mustern oder Zeichnungen an.
F: Was können Sie bei uns kaufen?
A: Kaltstauchmaschine, Kaltschmiedemaschine, Bolzenmutternmaschine, Schraubenmaschine, Gewindeschneidmaschine usw.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Wir unterstützen T/T, L/C usw. TT, 30 % im Voraus und der Restbetrag 70 % vor dem Versand.
F: Wie sieht es mit den Versandkosten aus?
A: Die Versandkosten hängen von der Art ab, wie Sie die Waren erhalten. Der Expressversand ist in der Regel die schnellste Methode, aber auch die teuerste. Bei großen Mengen ist der Versand die beste Lösung. Zu den genauen Versandkosten können wir Ihnen erst nach Kenntnis der Menge, des Gewichts und der Versandart detaillierte Angaben machen. Bitte kontaktieren Sie uns für weitere Informationen.
F: Können Sie Videos und Muster zur Inbetriebnahme bereitstellen?
A: Sicher. Wir aktualisieren mit Ihnen während und nach der Inbetriebnahme die Informationen (Fotos, Videos etc.) und senden Muster zu. Der Versand wird erst veranlasst, nachdem Sie die Richtigkeit bestätigt haben.
