Im Folgenden finden Sie eine Einführung in die M10-Bolzenherstellungsmaschine, eine Spezialausrüstung mit hoher Effizienz und Automatisierung unter den Bolzenherstellungsmaschinen. Ronen® ist ein wichtiges Werkzeug zur Herstellung einer Vielzahl von Schrauben in der Befestigungsindustrie. Begrüßen Sie neue und alte Kunden, um weiterhin mit uns zusammenzuarbeiten und gemeinsam eine bessere Zukunft zu schaffen!
Aufgrund der Überlegenheit der M10-Bolzenherstellungsmaschine selbst und der Vorteile der Kaltstauchtechnologie werden die Maschinen auch häufig bei der Herstellung von Standardbefestigungen und ungewöhnlichen, nicht standardmäßigen Teilen wie Möbeln, Motorrädern, Maschinen, Schienenverkehr, Fahrzeugen und Dampfschiffen eingesetzt , Bauwesen, Luftfahrt, Nähmaschinen, Leichtindustrie und Alltagsbedarf usw.
Produktparameter (Spezifikation)
3-Stationen-M10-Bolzenherstellungsmaschine:
|
Spezifikation |
Einheit |
RNBF-63S |
RNBF-83L |
RNBF-103S |
RNBF-103L |
RNBF-133S |
RNBF-133L |
|
Stationsnr. |
NEIN. |
3 |
3 |
3 |
3 |
3 |
3 |
|
Schmiedekraft |
kg |
35.000 |
60.000 |
80.000 |
80.000 |
115.000 |
115.000 |
|
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ12 |
Φ15 |
Φ15 |
|
Max. Schnittlänge |
mm |
86 |
130 |
105 |
192 |
145 |
250 |
|
Geschwindigkeit |
Stk./Min |
160-240 |
120-180 |
120-180 |
80-120 |
100-160 |
60-100 |
|
PKO-Schlaganfall |
mm |
12 |
18 |
15 |
15 |
26 |
25 |
|
KO-Schlaganfall |
mm |
65 |
100 |
80 |
162 |
102 |
230 |
|
Hauptstößelhub |
mm |
110 |
160 |
150 |
280 |
200 |
350 |
|
Hauptmotorleistung |
kw |
11 |
18.5 |
18.5 |
22 |
30 |
30 |
|
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Φ35*45L |
Φ35*56L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ55*70L |
|
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*112L |
Ø60*130L |
Φ60*179L |
|
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø60*130L |
Φ75*108L |
Φ75*200L |
Φ86*135L |
Φ86*265L |
|
Die Tonhöhe |
mm |
60 |
70 |
90 |
90 |
100 |
100 |
|
Geschätztes Gewicht |
kg |
7.500 |
13.000 |
14.000 |
19.500 |
20.000 |
31.000 |
|
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
5-8 |
6-10 |
6-10 |
8-12.7 |
8-12.7 |
|
Schaftlänge des Rohlings |
mm |
10-65 |
15-100 |
15-100 |
25-152 |
20-100 |
70-210 |
4-Stationen-M10-Bolzenherstellungsmaschine:
|
Spezifikation |
Einheit |
RNBF-64S |
RNBF-64L |
RNBF-84SL |
RNBF-84L |
RNBF-104S |
RNBF-104L |
|
Stationsnr. |
NEIN. |
4 |
4 |
4 |
4 |
4 |
4 |
|
Schmiedekraft |
kg |
40.000 |
40.000 |
60.000 |
65.000 |
80.000 |
80.000 |
|
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ8 |
Φ10 |
Φ10 |
Φ12 |
Φ12 |
|
Max. Schnittlänge |
mm |
86 |
125 |
185 |
130 |
130 |
185 |
|
Geschwindigkeit |
Stk./Min |
160-240 |
120-160 |
120-180 |
120-160 |
120-160 |
85-135 |
|
PKO-Schlaganfall |
mm |
12 |
12 |
18 |
18 |
20 |
30 |
|
KO-Schlaganfall |
mm |
65 |
100 |
150 |
100 |
100 |
160 |
|
Hauptstößelhub |
mm |
110 |
160 |
200 |
160 |
190 |
260 |
|
Hauptmotorleistung |
kw |
11 |
11 |
15 |
22 |
22 |
30 |
|
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Ø30*45L |
Ø30*45L |
Φ35*56L |
Φ35*56L |
Φ45*56L |
Φ45*59L |
|
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ40*125L |
Φ45*125L |
Φ45*125L |
Φ53*125L |
Φ53*215L |
|
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø50*130L |
Ø60*130L |
Ø60*130L |
Φ75*135L |
Φ75*185L |
|
Die Tonhöhe |
mm |
60 |
60 |
70 |
880 |
90 |
94 |
|
Geschätztes Gewicht |
kg |
8.000 |
10.000 |
13.000 |
14.000 |
18.000 |
21.000 |
|
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
3-6 |
5-8 |
5-8 |
6-10 |
6-10 |
|
Schaftlänge des Rohlings |
mm |
10-65 |
10-100 |
25-150 |
15-100 |
20-152 |
80-300 |
5-Stationen-M10-Bolzenherstellungsmaschine:
|
Spezifikation |
Einheit |
RNBF-65S |
RNBF-85L |
RNBF-105S |
RNBF-135L |
RNBF-165S |
RNBF-205S |
|
Stationsnr. |
NEIN. |
5 |
5 |
5 |
5 |
5 |
5 |
|
Schmiedekraft |
kg |
40.000 |
80.000 |
90.000 |
130.000 |
200.000 |
350.000 |
|
Max. Schnittdurchmesser |
mm |
Φ8 |
Φ10 |
Φ12 |
Φ15 |
Φ18 |
Φ23 |
|
Max. Schnittlänge |
mm |
86 |
130 |
133 |
190 |
190 |
240 |
|
Geschwindigkeit |
Stk./Min |
120-200 |
95-160 |
90-150 |
60-105 |
50-80 |
45-75 |
|
PKO-Schlaganfall |
mm |
12 |
26 |
20 |
30 |
35 |
46 |
|
KO-Schlaganfall |
mm |
65 |
85 |
110 |
160 |
160 |
220 |
|
Hauptstößelhub |
mm |
110 |
140 |
190 |
270 |
285 |
346 |
|
Hauptmotorleistung |
kw |
11 |
22 |
22 |
37 |
55 |
75 |
|
Gesamtabmessungen der abgeschnittenen Matrize |
mm |
Ø30*45L |
Φ35*62L |
Φ45*59L |
Φ63*69L |
Φ64*100L |
Φ75*120L |
|
Gesamtabmessungen des Stempels |
mm |
Φ40*90L |
Φ45*115L |
Φ53*115L |
Ø60*130L |
Φ75*185L |
Φ90*215L |
|
Gesamtabmessungen des Hauptwerkzeugs |
mm |
Ø50*85L |
Ø60*120L |
Φ75*135L |
Φ86*190L |
Φ108*200L |
Φ125*240L |
|
Die Tonhöhe |
mm |
60 |
80 |
94 |
110 |
129 |
140 |
|
Geschätztes Gewicht |
kg |
10.000 |
16.000 |
20.000 |
31.000 |
52.000 |
40.000 |
|
Anwendbarer Bolzendurchmesser |
mm |
3-6 |
5-8 |
6-10 |
8-12.7 |
10-16 |
12-20 |
|
Schaftlänge des Rohlings |
mm |
10-65 |
15-100 |
15-105 |
25-152 |
25-152 |
25-200 |
Maschinendetails und Werkstattanzeige

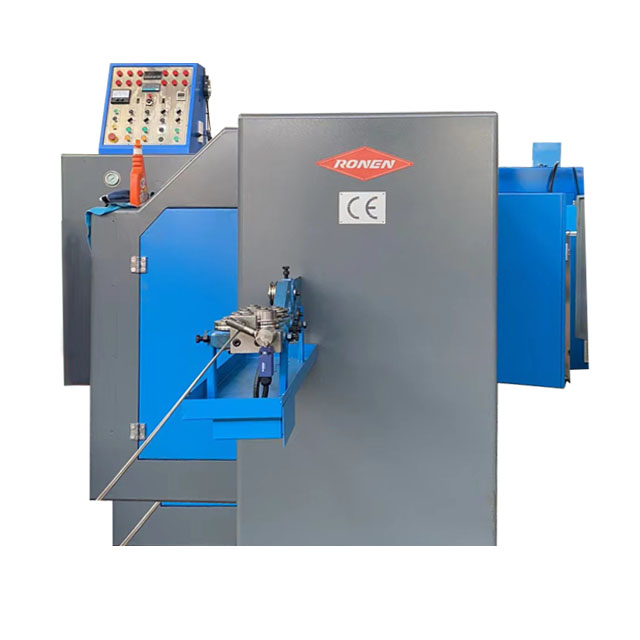

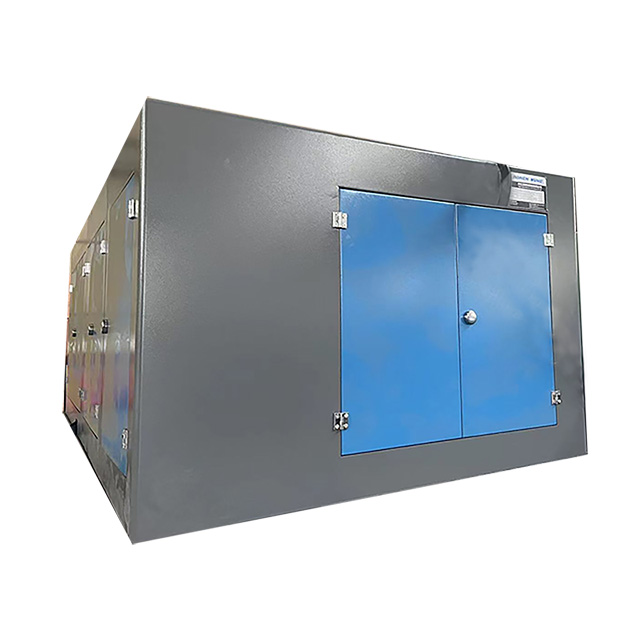

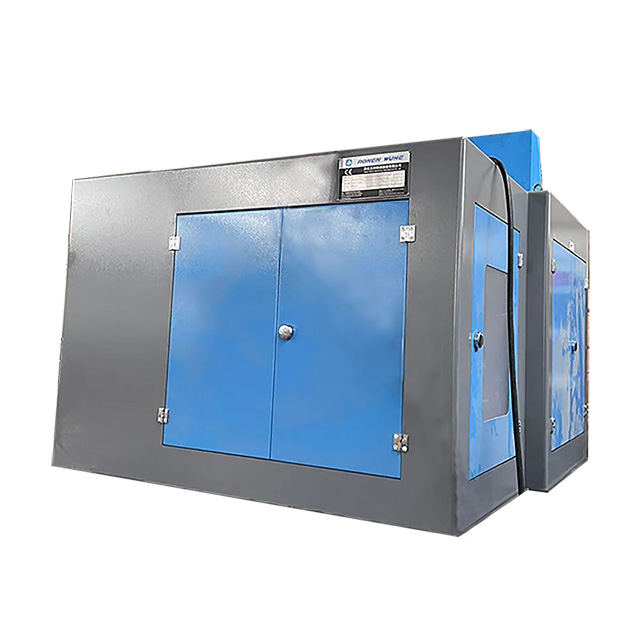

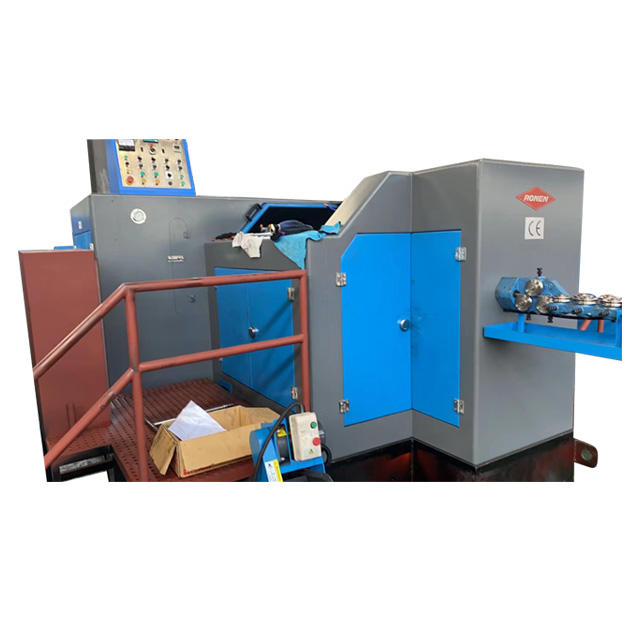

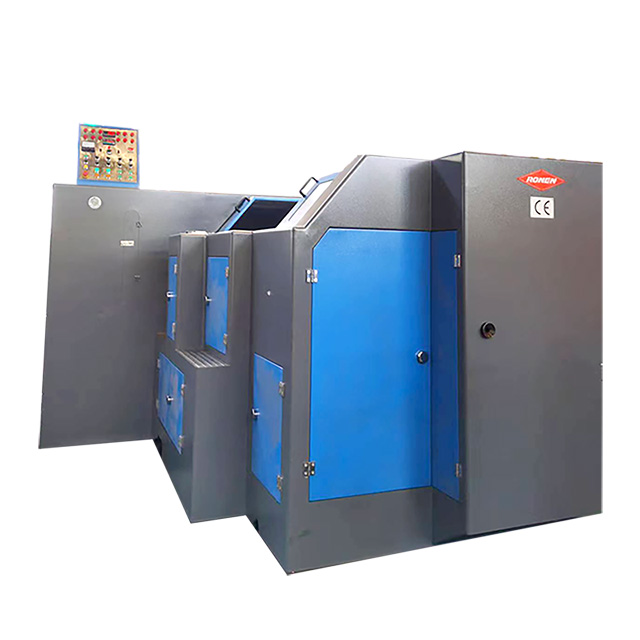

M10-Bolzenherstellungsmaschine in der RONEN-Werkstatt.
Fertiges Produkt:
Video zur Produktfunktionsanzeige
Es folgt das Arbeitsvideo der M10-Bolzenherstellungsmaschine.
Zertifizierungen
M10-Bolzenherstellungsmaschine: Zertifikate.
FAQ
F: Was ist die Stromversorgung der M10-Bolzenherstellungsmaschine?
A: Die Standardstromversorgung in China ist 380 V, 3 P, 50 Hz. Wir können auch entsprechend anpassen.
F: Haben Sie eine CE-Zertifizierung?
A: Ja, wir haben eine CE-Zertifizierung.
F: Wie lauten Ihre Zahlungsbedingungen?
A: Wir unterstützen T/T, L/C usw. TT, 30 % im Voraus und der Restbetrag 70 % vor dem Versand.
F: Können wir die technischen Probleme mit Ihnen besprechen, wenn die Garantiezeit abgelaufen ist?
A: Muss. Was wir bieten, ist ein lebenslanger Service, egal zu welcher Zeit, bei welchem Problem, wir sind bereit, Ihnen zu helfen.
F: Können Sie Videos und Muster zur Inbetriebnahme bereitstellen?
A: Sicher. Wir aktualisieren mit Ihnen während und nach der Inbetriebnahme die Informationen (Fotos, Videos etc.) und senden Muster zu. Der Versand wird erst veranlasst, nachdem Sie die Richtigkeit bestätigt haben.
