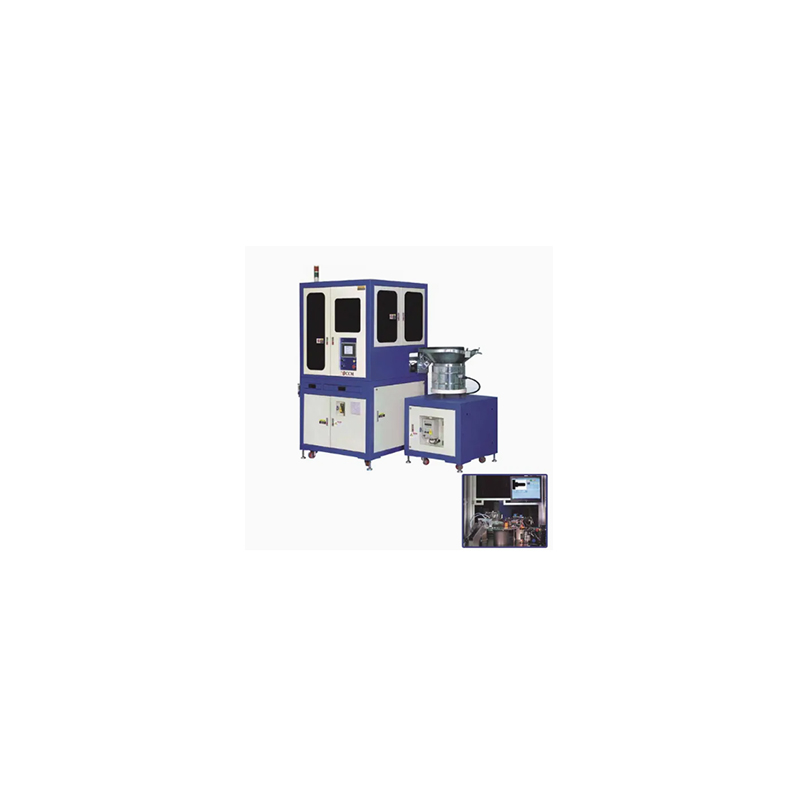

Die optische Sortiermaschine von Ronen® Square Nuts, die für die hohen Standards der Hersteller ausgelegt ist, verwendet Kameras, um die Quadratmutten zu inspizieren Die qualifizierten Nüsse sortieren automatisch in eine Sortierkiste und die nicht qualifizierten Muttern in eine andere Sortierkiste.
Die optische Sortiermaschine für quadratische Nuss ist speziell entwickelt, um defekte Produkte zu identifizieren und sie nach Spezifikationen für Quadratmuttern zu klassifizieren. Durch die Verwendung einer optischen Linse und Beleuchtung kann festgestellt werden, ob ein Problem mit der Mutter besteht.
Die optische Sortiermaschine für quadratische Nuss ist eine spezielle Sortierausrüstung für Quadratmuttern. Kern löst zwei wichtige Anforderungen: Erstens erfasst es durch optische Erkennungstechnologie genau die Quadratstruktur, die Kanten und die Eckkonturen und andere Merkmale von Quadratmuttern und trennt schnell quadratische Muttern von gemischten Verschlüssen wie Bolzen, runden Nüsse und Unterlegscheiben, um eine Verwirrung ähnlicher Teile zu vermeiden. Zweitens testet es für die getrennten quadratischen Muttern wichtige Attribute wie Größe (wie Seitenlänge, diagonale Abstand), Dicke und Gewindegröße (wie Tonhöhe, Nenndurchmesser) und organisiert gemischte Chargen von quadratischen Nüssen in Gruppen mit gleichmäßigen Spezifikationen. Der gesamte Prozess basiert auf optische Technologie, um eine effiziente und genaue Sortierung zu erreichen.

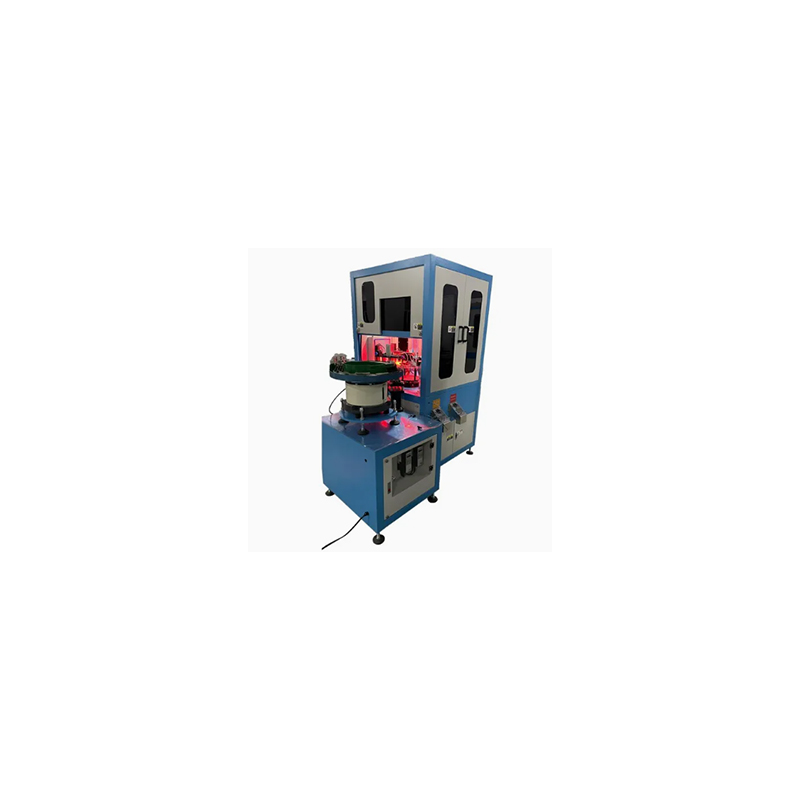

Die optische Sortiermaschine für quadratische Nuss verwendet einen Vibrationsschalenfutter und ist mit benutzerdefinierten Spuren und Richtwerkzeugen ausgestattet. Diese Werkzeuge wurden akribisch ausgelegt, um jede Quadratmutter sicher zu positionieren, normalerweise mit einer Seite flach nach unten, sodass die Kamera konsistente Ansichten von Top-Down-Ansichten erhalten und so eine präzise Messung ermöglicht.
Zusätzlich zur Größenklassifizierung kann die Maschine auch defekte Teile identifizieren und entfernen. Das visuelle System kann häufige Defekte wie Eckschäden, Risse, fehlende Gewinde (für Muttern vor dem Tappern), schweren Rost oder falsche Chamfers erkennen. Diese Qualitätskontrollfunktion stellt sicher, dass nur qualifizierte Muttern die Verpackung betreten können.
| Artikel | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Drahtdurchmesser (mm) | Φ3.0-F8.0 |
Φ8.0-F16.0 |
Φ1.2-f3.0 |
Φ8-F20 |
| Kopfbreite (mm) | Φ5-f15 |
Φ10-f25 |
Φ2.5-f8 |
Φ8-f35 |
| Kopfhöhe (mm) | 2-10 | 2-25 | 0,5-7 |
|
| Länge unter Kopf (mm) | 5-70 | 15-120 | 1,5-12 |
|
| Präzision sortieren (mm) | ± 0,03 | ± 0,03 |
± 0,03 |
± 0,03 |
| Sortiergeschwindigkeit (PCs/min) | 100-600 | 100-400 | 100-900 | 100-600 |
| Luftdruck (kg/cm³) |
5 |
|||
| Computer | Industriecomputer | |||
| Digitalkamera | BASLER | BASLER |
BASLER |
BASLER |
| Netto/Bruttogewicht (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Maschinellemensipn (l*w*h) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Abmessung nach dem Kisten (Host/Vibrationsort+Computerbasis) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Das Verkaufsargument der optischen Sortiermaschine für quadratische Nuss ist, dass sie die quadratischen Nüsse genau und schnell sortieren kann. Die Kamera kann aus mehreren Blickwinkeln erfassen, sodass defekte Produkte im Grunde genommen unmöglich sind, der Erkennung zu entkommen. Die Geschwindigkeit ist auch schneller als manueller Betrieb, und die Genauigkeit bleibt auch nach kontinuierlichem Betrieb für mehrere Stunden gleich.
