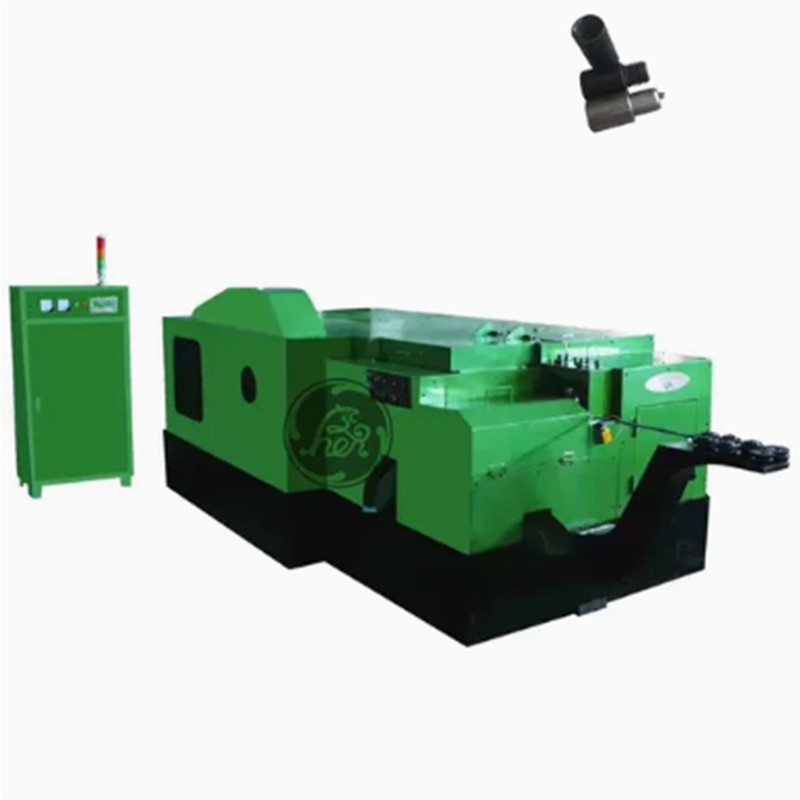

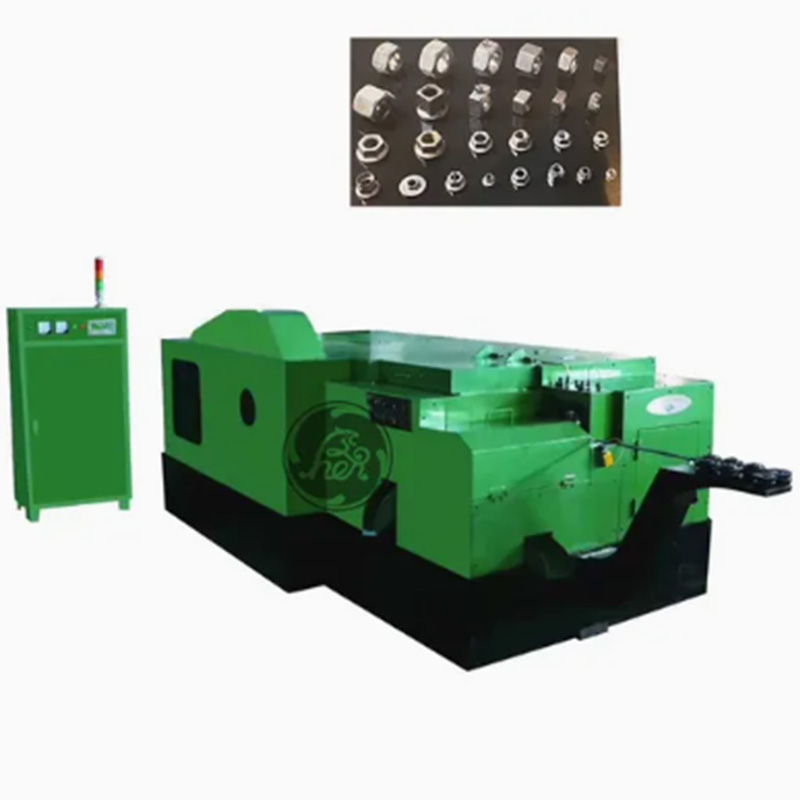

Die Ronen®24B 6-Stationen-Mutterformmaschine, die in unserer eigenen Fabrik hergestellt wird, führt die Formung des Mutternrohlings in sechs Schritten durch: Drahtschneiden, Extrudieren, Sechskantformen, Stanzen, Kantenbeschneiden und endgültige Dimensionierung. Stellen Sie die Größe der Mutter ein, und diese werkseitig hergestellte Maschine kann automatisch arbeiten, was Zeit spart.
DerRonen®Die Mutterformmaschine 24B mit 6 Stationen formt die Mutternrohlinge speziell durch sechs aufeinanderfolgende Kaltfließpressstationen. Zunächst wird der Stahldraht in Abschnitte geschnitten und anschließend an sechs verschiedenen Stationen in Form gebracht. Jeder Arbeitsplatz wird die Nüsse weiter formen.
Das Verkaufsargument der Mutterformmaschine ist, dass „ihr Verarbeitungsbereich breiter ist als der kleinerer Modelle“. Beim Kaltstauchformen entsteht nahezu kein Abfall. Ein einzelner Draht kann zu über 95 % seiner Kapazität ausgenutzt werden, was im Vergleich zum Einsatz einer Schneidmaschine zum Schneiden des Rohlings eine erhebliche Materialkostenersparnis darstellt. Auch das Ändern von Spezifikationen geht schnell. Durch die Anpassung der Position der Formen an jeder Arbeitsstation und der Schnittlänge kann die Produktion innerhalb einer Stunde beginnen, ohne dass ein halber Tag auf die Fehlersuche gewartet werden muss.
Zum Einrichten der 24B 6-Stationen-Mutterformmaschine müssen sechs Werkzeugsätze installiert werden. Für jede Arbeitsstation müssen entsprechend der spezifischen Mutterngröße, die Sie herstellen möchten, der entsprechende Stempel und die entsprechende Matrize ausgestattet sein. Sobald alles fertig ist, kann die Maschine das Mutterndesign über einen längeren Zeitraum ausführen.
Beim Betrieb der Mutternformmaschine liegt die Hauptverantwortung des Bedieners für die Beobachtung des gesamten Prozesses. Sie müssen sicherstellen, dass der Drahtvorschub nicht leer wird, und prüfen, ob einige der fertigen Muttern den Größenanforderungen entsprechen. Die eigentliche Umformarbeit übernimmt die Maschine selbst.
Das Merkmal der 24B 6-Stationen-Mutterformmaschine ist ihre Langlebigkeit und einfache Wartung. Der Körper besteht aus dickem Gusseisen. Bei den Getriebekomponenten an den sechs Stationen handelt es sich allesamt um handelsübliche Typen, und wenn sie kaputt gehen, können Sie die Ersatzteile einfach in jedem Baumarkt kaufen. Der Formklemmblock der Arbeitsstation hat sich gelöst. Ziehen Sie es einfach zweimal mit einem Schraubenschlüssel fest.
| Spezifikation | Einheit | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Schmiedestation | NEIN. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Max. Cut-Off-Durchmesser | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Kick-out-Länge | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Stirbt Pitch | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Schmiedekraft | Tonne | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Produktionsgröße |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Ausgabe | Min./Stk | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Hauptmotor | PS | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Schmiermotor | PS | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Schmiermittel | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Ungefähres Gewicht | Tonne | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
