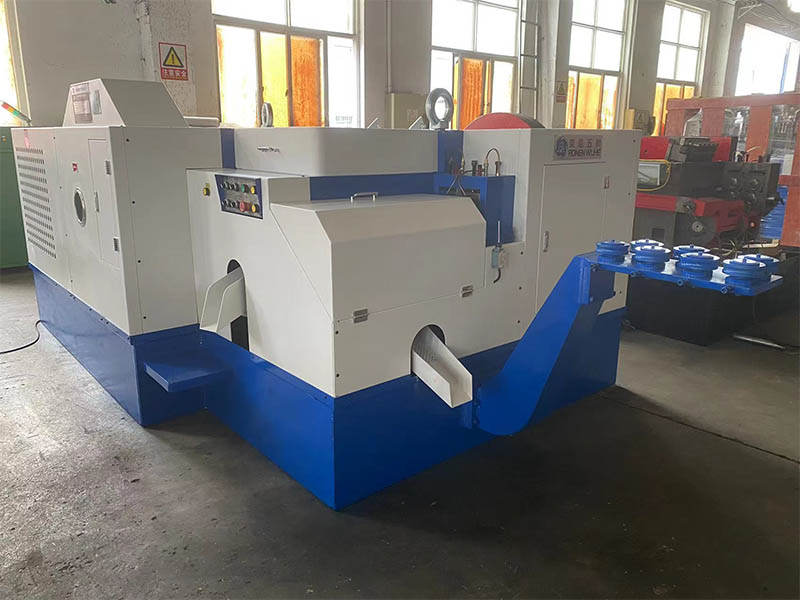

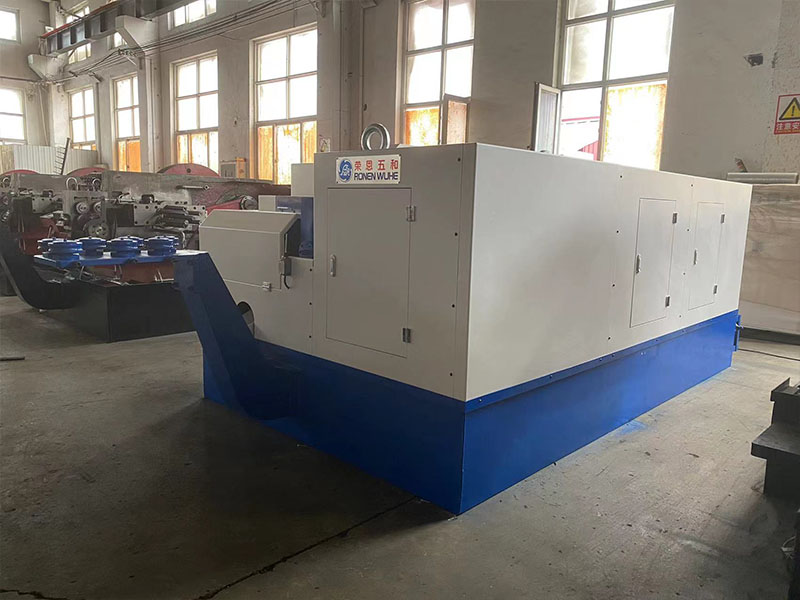

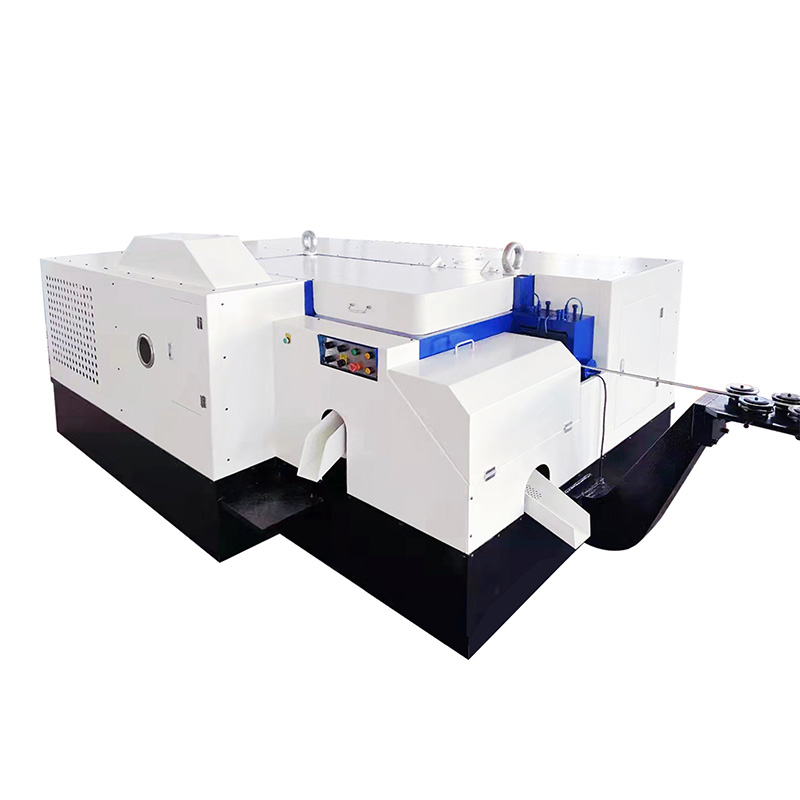

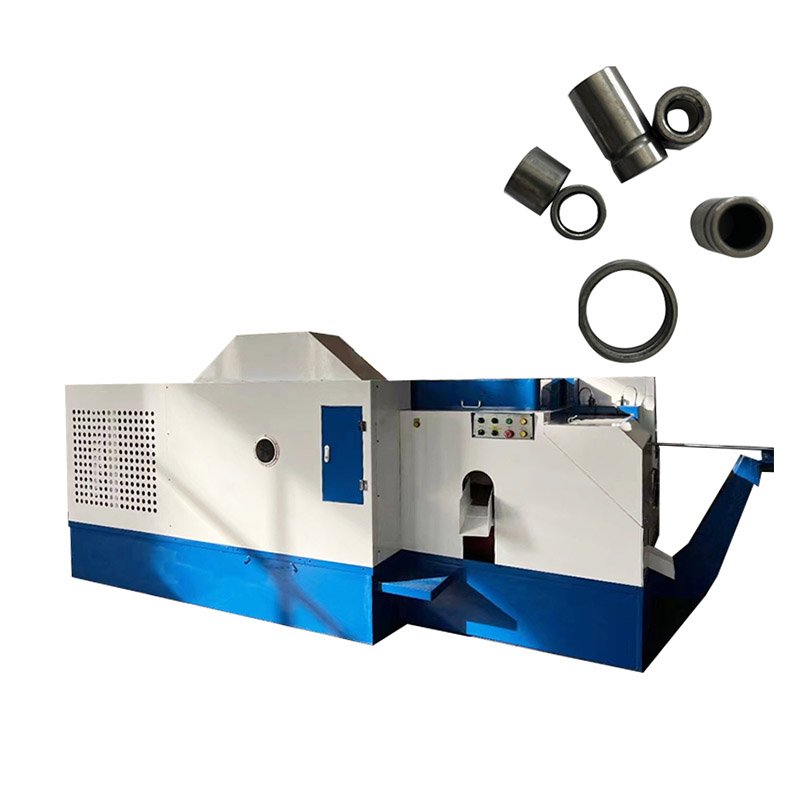

Die Ronen® Rivet Nut Making Machine, die von vielen Herstellern bevorzugt wird, kann Metallrohre in Nietmuttern umwandeln. Es vervollständigt die Bildung des Kopfes, das interne Gewinde und die Formung des faltbaren Endes in einem Schritt. Sie müssen lediglich das Metallrohr einfügen, die Abmessungen einstellen und die Maschine wird automatisch betrieben.
Die Nietmutter -Maschine ist speziell für die Verarbeitung von Metallrohren oder Drähten in Nietmuttern ausgelegt. Die genietete Mutter ist ein Teil mit internen Fäden, die durch Nieten fixiert werden können. Die Maschine kann Rohstoffe in die Endproduktform verwandeln.
Die Nietmuttermaschine wird zur Herstellung von Nietmuttern verwendet. Eine Nietmutter ist ein Gewindeeinsatz, mit dem ein starkes Gewinde auf dünnen Blechmaterialien bildet. Diese Maschine bildet kontinuierlich die gesamte Nietmutter aus dem Draht, einschließlich des Rohrkörpers, des Kopfes und des Innenfadens. Aufgrund des einzigartigen röhrenförmigen und deformierbaren Designs des Teils unterscheidet sich dies vollständig von der Produktionsmethode von Standardmuttern.
Die Nietmutter -Herstellung rollt zuerst den Metalldraht hinein. Der Draht wird dann durch die Richtmaschine gefüttert, um alle Biegungen zu beseitigen. Als nächstes schneidet die Präzisionsschneidemaschine den Draht in Blätter einer bestimmten Länge. Die Länge der Lücken bestimmt die endgültige Länge des Nietmutkörpers.
Nachdem der Hohlkörper gebildet wurde, schneidet die Maschine den inneren Faden. Setzen Sie einen rotierenden Hahn in das Loch ein, um den inneren Faden zu bilden. Dieser Klopfvorgang ist ein Standard-Klopfvorgang, wird jedoch an der dünnen Wand des vorgeformten röhrenförmigen Körpers der Nietmutter durchgeführt.
| Spezifikation | Einheit | 11b | 14b | 17b | 19b | 24b | 27b | 30b | 33b | 36b | 41b |
| Schmiedestation | NEIN. | 6s/7s | 6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
| Max Cut-off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Kick-out-Länge | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Stirbt Tonhöhe | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Schmiedekraft | Tonne | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Priduktionsgröße |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-m20 | M16-M22 | M18-M24 |
M20-M27 |
| Ausgabe |
min/pcs |
250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Hauptmotor | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Schmiermotor | HP | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Schmiermittel | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Ungefähr Gewicht | Tonne | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Das Verkaufsargument der Nietmutter -Maschine besteht darin, dass sie die spezielle Struktur der genieteten Muttern in einem Schritt erzeugen kann, ohne dass mehrere separate Prozesse erforderlich sind. Es kann die Verarbeitung des Kopfes, des inneren Lochs und des Fadens auf einmal vervollständigen, was viel effizienter ist. Die Größe der zusammengesetzten Nussmuttern ist genau.
