Mit langjähriger Erfahrung in der Produktion von Schraubengewindewalzmaschinen. Ronen® kann eine breite Palette hochwertiger Gewindewalzmaschinen liefern. Die Gewindewalzmaschine für Ölstopfenschrauben ist eine Art Multifunktions-Kaltfließpressformmaschine, und die Gewindewalzfunktion wird zum Gewinde-, Geraden- und Köperdruck im kalten Zustand unter dem Walzdruckbereich verwendet.
Vorteile der Ölstopfen-Gewindewalzmaschine:
1.Spindel mit zweireihigen Nadellagern und Zylinderrollenlagern kombiniert, um die Genauigkeits- und Steifigkeitsanforderungen der Spindel zu gewährleisten.
2. Getriebesystem mit mehrpoligem Spindelgetriebe, um eine reibungslose Übertragung und einfaches Schalten zu erreichen.
3. Das Hydrauliksystem verwendet modulare Ventile, einen geringen Platzbedarf, ein schönes Erscheinungsbild, eine stabile Leistung sowie eine einfache Bedienung und Wartung.
4. Das Maschinensteuerungssystem kann ganz einfach zwischen manueller, halbautomatischer und automatischer Drei-Wege-Anpassung der Arbeitszeit wählen, indem es einen neuen digitalen Wählcode verwendet, der die Zeit und Pausenzeit des Rollensystems direkt steuert.
2.Produktparameter (Spezifikation)
Zweiachsige Hydraulikölstopfen-Gewindewalzmaschine:
|
Modell |
M4-M20 |
M2-M12 |
|
Rollmethode |
Einzelnes oder durchgehendes Stück Gewinderollen |
Einzelnes oder durchgehendes Stück Gewinderollen |
|
Durchmesserbereich des rollenden Werkstücks |
ø3,2-ø19,2mm |
ø1,65-ø11,2mm |
|
Gewindesteigungsbereich |
0,4-2,5P |
0,4–1,5 P |
|
Die maximale Länge des Threads |
Feste oder Durchfütterung |
Feste oder Durchfütterung |
|
Geschwindigkeit drehen |
30 U/min |
40 U/min |
|
Rollenaußendurchmesser |
ø95-ø120mm |
ø98mm |
|
Rolleninnendurchmesser (Nut) |
ø50,5mm (8×4) |
ø50,5mm (8×4) |
|
Rollendicke |
60mm |
50mm |
|
Kapazität |
80 Stück/Min |
80-220 Stück/Min |
|
Host-Motor |
3 PS |
3 PS 8 N 2,2 kW |
|
Hydraulischer Motor |
2 PS (1,5 kW) |
2 PS (1,5 kW) |
|
Gewicht |
680 KG |
3600 kg |
|
Mechanisches Volumen |
1100*1000*1200mm |
1000*1450*750mm |
Dreiachsige Nocken-Ölstopfen-Gewindewalzmaschine:
|
Modell |
M12-M35 |
M20-M60 |
|
Rollmethode |
Einzelstück zum Gewinderollen |
Einzelstück zum Gewinderollen |
|
Durchmesserbereich des rollenden Werkstücks |
ø11,2--ø34,2mm |
ø19,2-ø59,2mm |
|
Gewindesteigungsbereich |
0,5–2,5 P |
0,8-3,5P |
|
Die maximale Länge des Threads |
26mm |
26mm |
|
Geschwindigkeit drehen |
480 U/min |
300 U/min |
|
Rolle außen Durchmesser |
ø45-ø75mm |
ø52-ø115mm |
|
Rolleninnendurchmesser (Nut) |
ø35mm (10×5) |
ø40mm (12×6) |
|
Rollendicke |
30mm |
30mm |
|
Kapazität |
28 Stück/Min |
20 Stück/Min |
|
Host-Motor |
1,5 kW |
3 kW |
|
Hydraulischer Motor |
380 V |
380 V |
|
Gewicht |
220 kg |
280 kg |
|
Mechanisches Volumen |
1000*850*1250mm |
1100*950*1250mm30mm |
Dreiachsige Durchlauf-Ölstopfen-Gewindewalzmaschine:
|
Modell |
Max. Gewinde Durchmesser (mm) |
Max. Gewinde Länge (mm) |
Bewegliche Matrizen, stationäre Länge (mm) (L*TH.*B) |
Motor (Kw) |
Kapazität (Stk/min) |
Volumen (L*B*H) (M) |
Gewicht (Kg) |
|
|
M6-70 |
8 |
70 |
125*25*70 |
110*25*70 |
4 |
80-100 |
1,60*1,60*1,35 |
1300 |
|
M8-80 |
10 |
80 |
170*30*80 |
150*30*130 |
5.5 |
80-100 |
1,74*1,36*1,20 |
1500 |
|
M10-130 |
12 |
130 |
170*30*130 |
150*30*130 |
7.5 |
70-90 |
2,00*1,48*1,25 |
2000 |
|
M12-160 |
14 |
160 |
210*40*160 |
190*40*200 |
11 |
40-50 |
2,45*1,80*1,45 |
2800 |
|
M14-200 |
16 |
200 |
210*40*200 |
190*40*200 |
15 |
30-40 |
2,50*1,65*1,50 |
3500 |
|
M16-200 |
18 |
200 |
210*45*200 |
190*45*200 |
15 |
30-40 |
2,75*2,10*1,65 |
4000 |
Maschinenanzeige

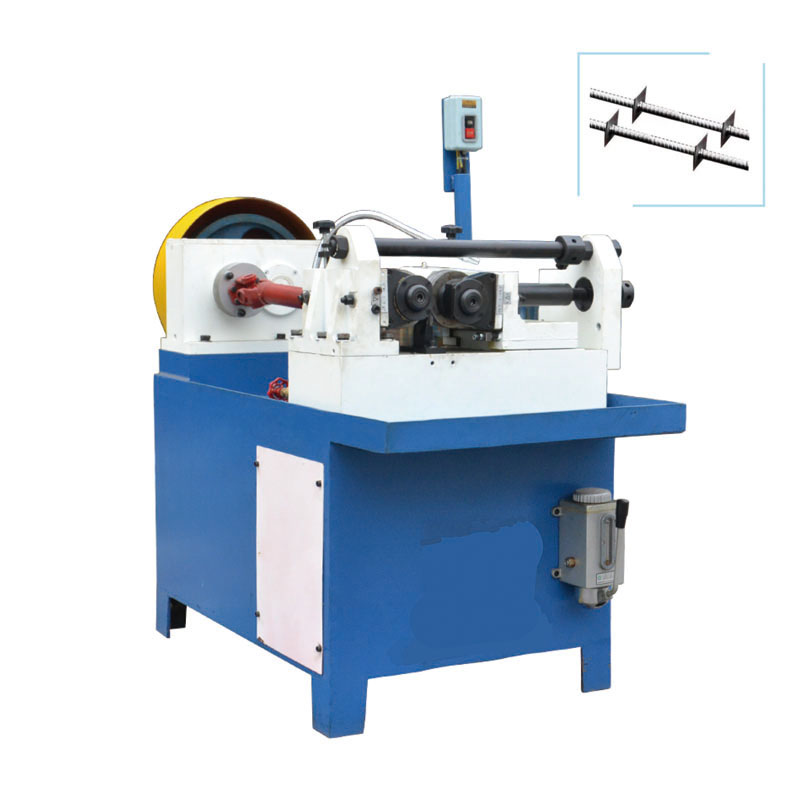

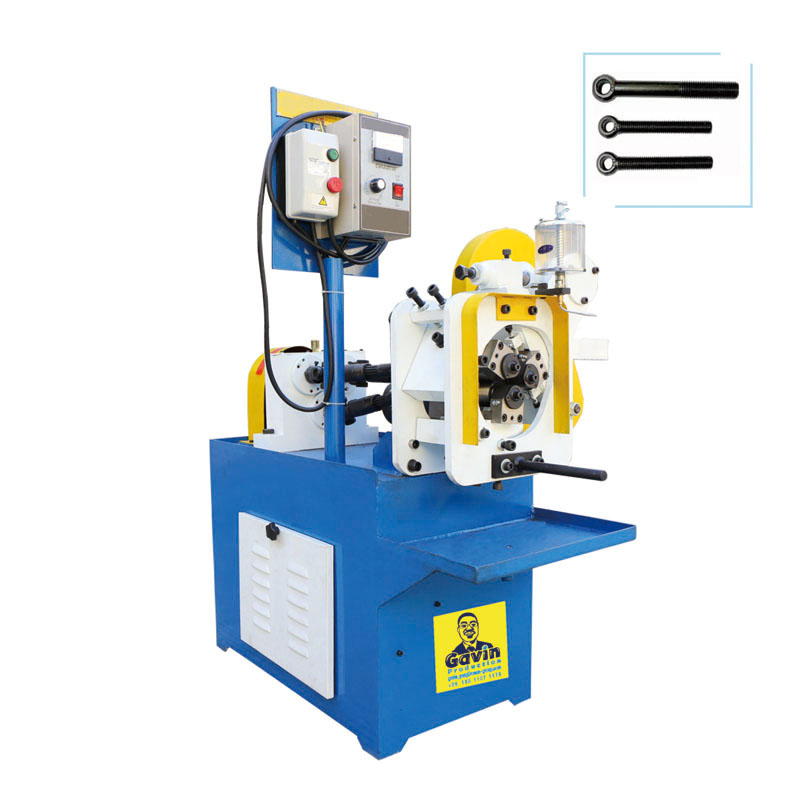

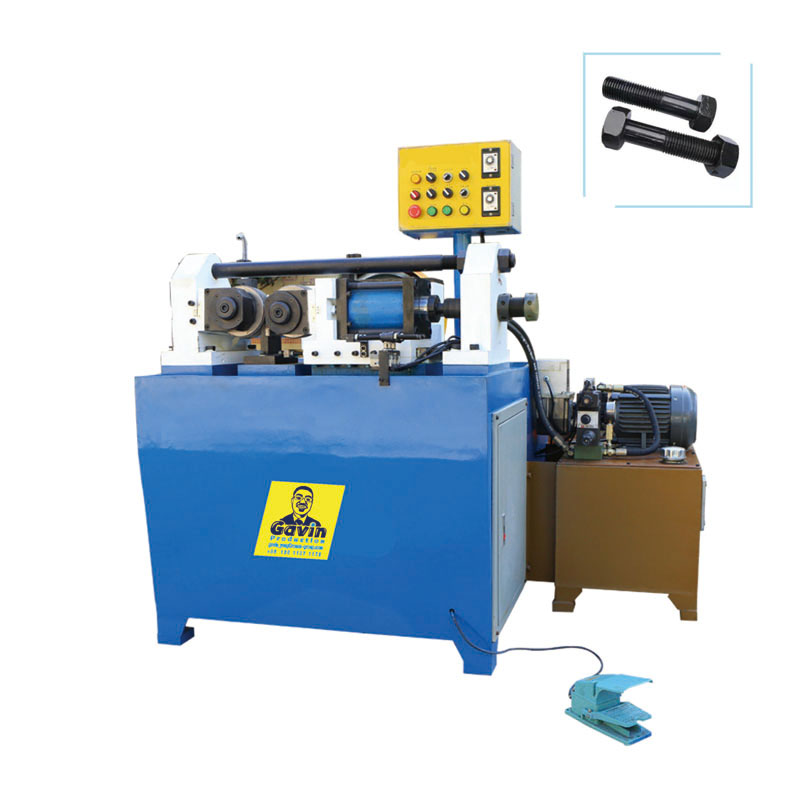

Ölstopfen-Gewindewalzmaschine:
Endprodukte:
Produktpräsentationsvideo
Video zur Ölstopfen-Schraubengewindewalzmaschine.
Verwandte Produkte
RONEN MACHINERY ist ein spezieller Hersteller für die Herstellung von Kaltschmiedemaschinen (Befestigungselementen) in China. Wir bieten nicht nur Ölstopfen-Schraubengewindewalzmaschinen an, sondern auch Schraubenkaltstauchmaschinen, Mutternherstellungsmaschinen, Schraubenformmaschinen, Siebsortiermaschinen und Gewindeschneidmaschinen für Muttern Maschine, Bolzenherstellungsmaschine usw.
Zertifizierungen
Zertifikate für Ölstopfen-Schraubengewindewalzmaschinen.
FAQ
F: Bieten Sie maßgeschneiderte Dienstleistungen an?
A: Ja, wir passen die Maschine entsprechend Ihren Mustern oder Zeichnungen an.
F: Wie sieht es mit den Versandkosten aus?
A: Die Versandkosten hängen von der Art ab, wie Sie die Waren erhalten. Der Expressversand ist in der Regel die schnellste Methode, aber auch die teuerste. Für große Mengen ist der Versand die beste Lösung. Zu den genauen Versandkosten können wir Ihnen erst nach Kenntnis der Menge, des Gewichts und der Versandart detaillierte Angaben machen. Bitte kontaktieren Sie uns für weitere Informationen.
F: Was ist die Stromversorgung der Ölstopfen-Gewindewalzmaschine?
A: Die Standardstromversorgung in China ist 380 V, 3 P, 50 Hz. Wir können auch entsprechend anpassen.
F: Können Sie Videos und Muster zur Inbetriebnahme bereitstellen?
A: Sicher. Wir aktualisieren mit Ihnen während und nach der Inbetriebnahme die Informationen (Fotos, Videos etc.) und versenden Muster. Der Versand wird erst veranlasst, nachdem Sie die Richtigkeit bestätigt haben.
F: Können Sie die Lieferzeit gemäß dem Vertrag vereinbaren?
A: Natürlich. Wir liefern Ihnen die Ware schnellstmöglich auf der Grundlage des Vertrages. Es hat keinen Einfluss auf Ihre Nutzung.
