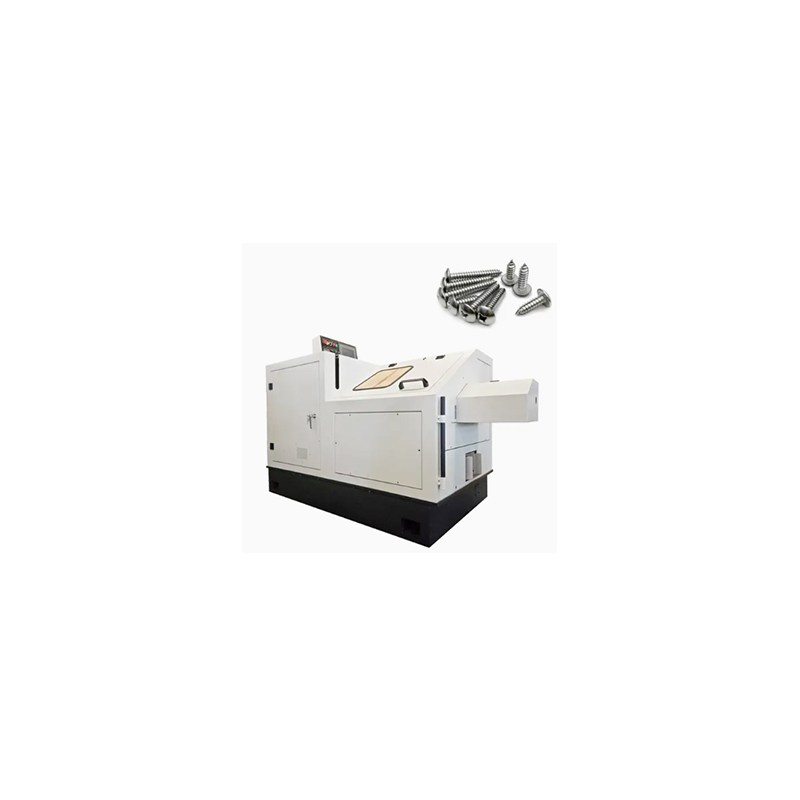

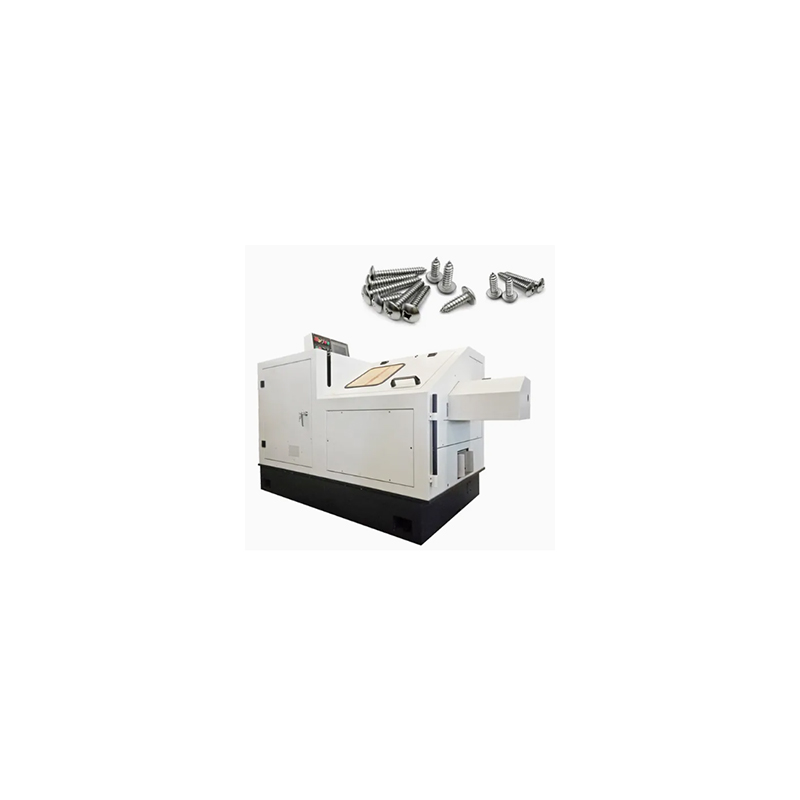

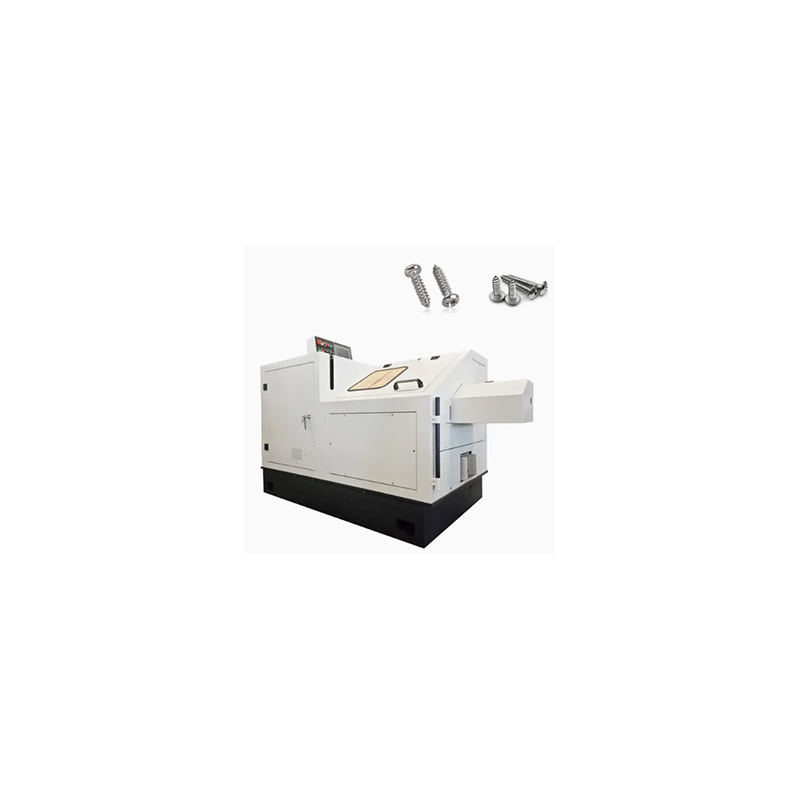

Die Ronen® -Mikroschraubenmaschine zur Herstellung von Miniaturschrauben. Es kann dünne Metalldrähte mit feinen Gewinnen in Schrauben verwandeln. Alles, was Sie nach Angaben der Hersteller tun müssen, ist, den dünnen Draht einzulegen, und die Maschine schneidet den Schraubkopf und den Gewinde um eins.
Die Mikroschraubenherstellung ist ein Gerät, das speziell für die Herstellung extrem kleiner Schrauben ausgelegt ist. Es kann dünne Metalldrähte in Miniaturschrauben verarbeiten. Zuerst schneidet es den Draht, drückt dann den Schraubenkopf aus und bricht ihn schließlich ein. Der gesamte Vorgang ist vollautomatisch.
Die Mikroschraubenherstellung kann extrem kleine Schrauben erzeugen, typischerweise mit einem Durchmesser von kleiner als M2. Es ist ein sehr präzises integriertes System, das dünne Draht in fertige Miniaturschrauben durch Kaltformung verwandelt. Von der Fütterung von Draht bis zur Kopfformung und der Gewindeverarbeitung wurde der gesamte Vorgang miniaturisiert, um winzige und präzise Komponenten mit hoher Präzision zu verarbeiten.
Die Mikroschraubenherstellung beginnt mit sehr dünnem Draht, der normalerweise an einer kleinen Spule gewickelt ist. Der Fütterungsmechanismus ist entscheidend; Es muss den Draht in winzigen und präzisen Schritten vorantreiben. Eine hochpräzise-Glättungsmaschine kann alle Biegungen beseitigen, und dann schneidet eine Ultra-Fein-Schermaschine den Draht in Lücken. Die Konsistenz der leeren Länge ist von größter Bedeutung, da selbst der geringste Unterschied die Größe der endgültigen Schraube beeinflussen kann.
Der Kern der Maschine ist die mikrokaltes Kopfmaschine. In diesem Teil wird extrem hoher Druck verwendet, um die Überschrift am Ende des winzigen Drahtblannens durchzuführen, um den Schraubkopf zu bilden. Der Schlag und die Form selbst sind sehr klein und müssen mit extrem hohen Toleranzen hergestellt werden, um eine saubere und unterschiedliche Schraubkopfform auf einer so kleinen Skala zu erzeugen, ohne die Teile zu beschädigen.
| Angegeben auf |
X15-30g | X15-37g | X15-50g | X15-63g | X15-76G | X15-100G | Z32G-51 | X0650 | X0685 | X06127 | X0860 | X08100 |
| Hauptmotor | 3KW (4 PS) | 3KW (4 PS) | 3KW (4 PS) |
3KW (4 PS) |
3KW (4 PS) |
3KW (4 PS) |
5,5 kW | 4KW | 4KW | 5,5 kW | 7,5 kW | 7,5 kW |
| Durchmesser | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm | 2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
2,3 ~ 5 mm |
Max.6mm | Max.6mm |
Max.6mm |
Max.8mm |
Max.8mm |
| Länge | 6 ~ 30 mm | 6 ~ 37 mm | 6 ~ 50 mm | 6 ~ 63 mm | 6 ~ 76 mm | 75 ~ 100 mm | Max.15mm | Max.50 mm | Max.85mm | Max.127mm | Max.60mm | Max.100 mm |
| Main Die | Φ34.5*50 mm |
Φ34.5*55 mm |
Φ34.5*67 mm |
Φ34.5*80 mm |
Φ34.5*100 mm |
Φ34.5*115 mm |
|
Φ45*108 mm |
Φ45*108 mm |
Φ45*150 mm |
Φ60*128 mm |
Φ60*128 mm |
| 1. Schlag | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*94 mm |
|
Φ36*94 mm |
Φ38*107 mm |
Φ38*107 mm |
| 2rd Punch | Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
Φ31*73 mm |
|
Φ36*60 mm |
|
|
Φ38*107 mm |
|
| Sterben schneiden | Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
Φ19*35 mm |
|
|
|
|
|
|
| Cutter | 10*32*63 mm | 10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
10*32*63 mm |
|
10*25 mm | 10*25 mm | 10*25 mm | 12*28 mm | 12*28 mm |
| Geschwindigkeit | 260-300pcs/min. | 190-215pcs/min. | 180-195pcs/min. | 130-150pcs/min. | 120-135pcs/min. | 85-100pcs/min. | Max.800pcs/min. einstellbar | 130pcs/min. | 80pcs/min. | 70pcs/min. | 60-100pcs/min. | 60-80pcs/min. |
| Gewicht | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 2300 kg | 4200 kg | 2200 kg | 2200 kg | 2500 kg | 4000 kg | 4200 kg |
Das Merkmal der Mikroschraubenherstellung ist die extrem hohe Präzision. Sein Fütterungsmechanismus kann die extrem feinen Drahtgewinde ohne Rutschen oder Brechen fest erfassen. Der Tipp für das Gewinde ist extrem klein und mit automatischer Schmierung ausgestattet. Die erzeugenden Gewindelöcher sind glatt und können leicht in die Muttern geschraubt werden, ohne stecken zu werden.
