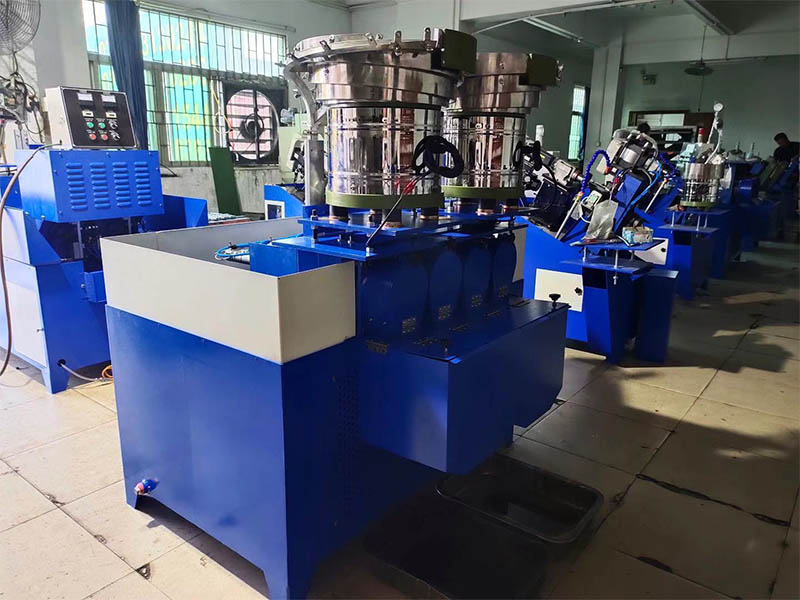

Die Ronen® Vierspindel-Muttergewindeschneidmaschine kann vier Muttern gleichzeitig schneiden. Verarbeitungswerkstätten entscheiden sich häufig für den Kauf dieser Ausrüstung bei vertrauenswürdigen Lieferanten, da dadurch die Gewindeschneidzeit um 70 % verkürzt werden kann. Legen Sie einfach die Muttern in den Einzug, stellen Sie die Tiefe ein und die Maschine arbeitet automatisch.
Wenn die Vierspindel-Muttergewindeschneidmaschine in Betrieb ist, werden die Rohmaterialien zunächst in die Zuführschale gelegt. Sie werden automatisch auf vier Arbeitsstationen sortiert und nach Abschluss des Abstichvorgangs werden die fertigen Produkte automatisch ausgeschleust.
Die Mutterngewindeschneidmaschine ist ein spezielles Bearbeitungszentrum, das speziell für die Massenproduktion von Innengewinden (d. h. Gewindeschneiden) an Muttern oder anderen ähnlich geformten Werkstücken entwickelt wurde. Sein besonderes Merkmal ist die Integration von vier unabhängigen Gewindeschneidspindeln in einem einzigen Universalspindelkopf. Die Maschine kann innerhalb eines Bearbeitungszyklus gleichzeitig Gewindeschneidvorgänge an vier separaten Werkstücken durchführen.
Der Arbeitsprozess einer Mutterngewindeschneidmaschine mit vier Spindeln erfordert normalerweise, dass ein Bediener oder ein automatischer Zuführer vier Rohmaterialien in die dafür vorgesehenen Vorrichtungen auf dem Schalttisch einführt. Dann positioniert der Schalttisch das Rohmaterial unter der Spindel und gleichzeitig greift die Spindel zum Schneiden der Gewinde ein, wodurch die Leistung im Vergleich zu einer Einspindelmaschine um das Vierfache gesteigert wird.
Die mechanische Struktur der Vierspindel-Muttergewindeschneidmaschine ist um einen starren Rahmen herum aufgebaut, der einen zentralen Indexierungsmechanismus trägt. Bei diesem Mechanismus handelt es sich in der Regel um einen rotierenden Wähl- oder nockengetriebenen Arbeitstisch, der zur Befestigung von vier Werkstückhalterungen dient. Die vier Hauptachsen werden von einem zentralen Motor über ein Getriebe angetrieben, um eine synchrone Drehzahl zu gewährleisten, oder von separaten Servomotoren für eine flexiblere Steuerung.
Das Merkmal der Vierspindel-Muttergewindeschneidmaschine ist ihre hervorragende Spindelsynchronisierung und stabile Gewindeschneidleistung. Die vier Spindeln werden vom gleichen Motor angetrieben (oder von unabhängigen Motoren, aber mit miteinander verknüpften Parametern), und es gibt keine Abweichung in der Drehzahl. Jede Spindel verfügt über einen Überlastschutz. Trifft sie beispielsweise auf hartes Material und kann nicht gebohrt werden, stoppt die Spindel automatisch, ohne dass der Gewindebohrer kaputt geht. Die Gewindebohrer der vier Spindeln können separat ausgetauscht werden.
| Spezifikation | Max. Außendurchmesser der Mutter | Geschwindigkeit (Stk/min) | Motorrad spielen (HP) | Ölkapazität | Größe B*L*H/mm | Gewicht (kg) |
| RNNT 11B M3~M6 | 16 | 360~320 | 1HP-4 | 120 | 1100*1300*1400 | 710 |
| RNNT 14B M6~M10 | 19 | 260~200 | 2HP-4 | 120 | 1100*1300*1400 | 820 |
| RNNT 19B M8~M12 | 22 | 240~180 | 3HP-4 | 150 | 1100*1300*1400 |
1060 |
| RNNT 24B M14~M16 | 33 | 220~120 | 3HP-4 | 340 | 1650*1700*1670 | 1600 |
| RNNT 32B M18~M22 | 44 | 130~80 | 5HP-4 | 620 | 1800*2050*1950 | 2300 |
